3kW电视发射机(VHF)

本产品是全固态单通道电视发射机,采用专业级电视激励器,可单双激励器配置,自动切换。本机具有多种线性、非线性预校正功能、载频偏置、精密偏置(配合外高精度基准源)功能,可预制和可控制半功率输出,并具有遥控遥测接口。功放采用进口LDMOS场效应管,模数兼容,并采用优质的开关电源并联供电。功放、电源均采用热插拔装置。一次性合成的功率合成器损耗小驻波小。功放组件的工作参数实时显示,整机具有过流、过温、过功率、过驻波比等保护功能。主控触摸屏实时显示整机和功放组件工作参数。适合各级电视台使用。
产品详情技术手册
3kW电视发射机(VHF)

● 整机为单通道,图像伴音合放式。
● 备份冗余设计,可实现零停播率。
●激励器的冗余设计:主激励器和备激励器互为备份且自动切换。(备激励器为选购件。)当主激励器出现故障时,无间断地自动切换到备用激励器。
●功率放大器的冗余设计:多个功放合成;功放模块一致性高,可互为备份,任意替换。
●电源的冗余设计: 多个开关电源并联均流供电,微机监控电源工作状态,自适应调整电源的工作状态。
●本机实现了智能化网络化的管理和监控,并带有对外的PC机接口。
●配备有技术数据检测、监控系统和功能完善的计算机控制软件,具有自诊断功能。各项技术参数可通过面板的液晶显示屏读取。
●完善的保护措施,减少设备的损坏 本机设有无视频保护,驻波比过大、过热、过激励、缺相保护及防雷措施。开关电源设有过压、过流、欠压、过温、短路、防雷击等保护措施。
●所有电源均为开关电源;效率高、稳压范围好、适应外电变化能力强。
●采用模块化设计理念。

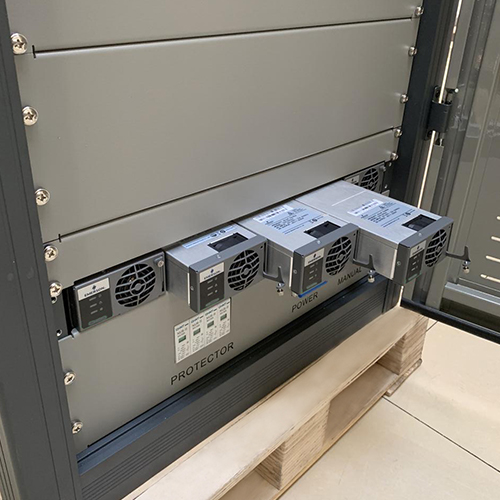

●热插拔设计: 功放模块及开关电源支持热插拔,调试维护方便,提高可靠性。

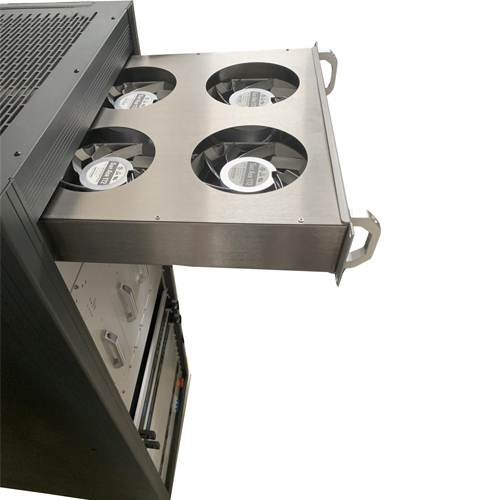

●采用内置风机设计,使发射机结构紧凑,外形美观。

一、整机

1. 工作频段:           VHF(167MHZ-223MHZ)
2. 输出功率:           3kW
3. 输出阻抗:           50Ω
4. 输出负载阻抗驻波比: ≤1.12
5. 互调失真:           ≤-50dB
6. 无用发射:           相邻频道内≤-40dB
                        相邻频道外≤-60dB
7. 射频输出接口:       L27/L29
8. 电源:               单相 220V   电源功耗:5KW
9. 外型尺寸:           1560mm(高)×586mm(宽)×700mm(深)
10.重量:               50KG
二、图象:
1. 视频输入电平:       1VP-P 正极性
2. 视频输入阻抗:       75Ω
3. DG:                 ±5%
4. DP:                 ±5°
5. 亮度非线性:         ≤10%
6. 群时延:             ≤±60ns
7. 低频周期干扰信杂比: ≥50dB

三、伴音
1. 音频输入电平:       0dBm±6dB
2. 音频输入阻抗:       10KΩ (不平衡)
                        600Ω(平衡)
3. 最大频偏:           ±50KHz
4. 谐波失真:           ≤1%
5. 幅频特征:           ±1dB
6. 信杂比:             ≥60dB 6. 信杂比:          ≥60dB

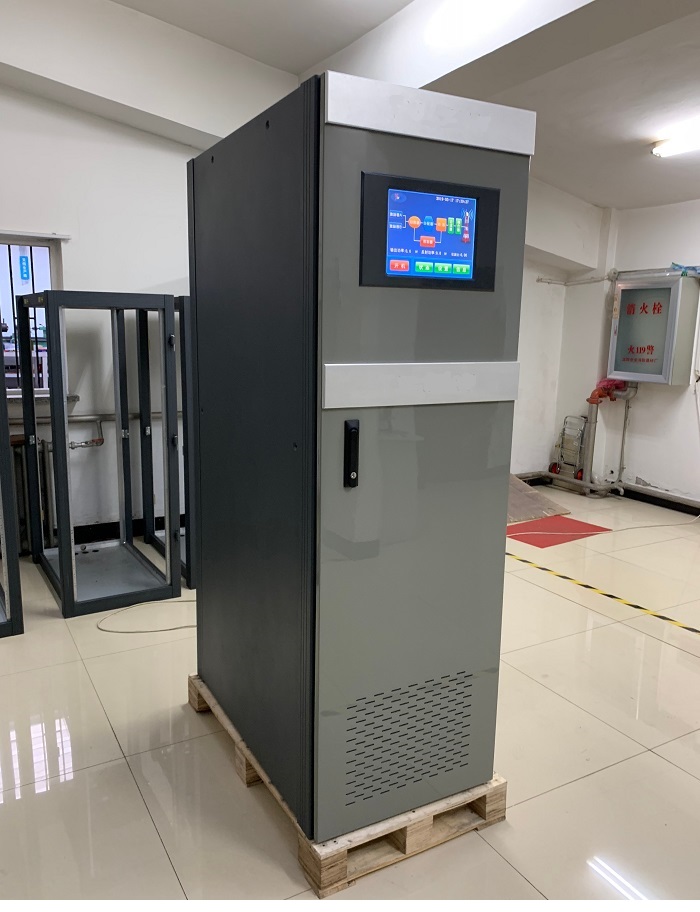

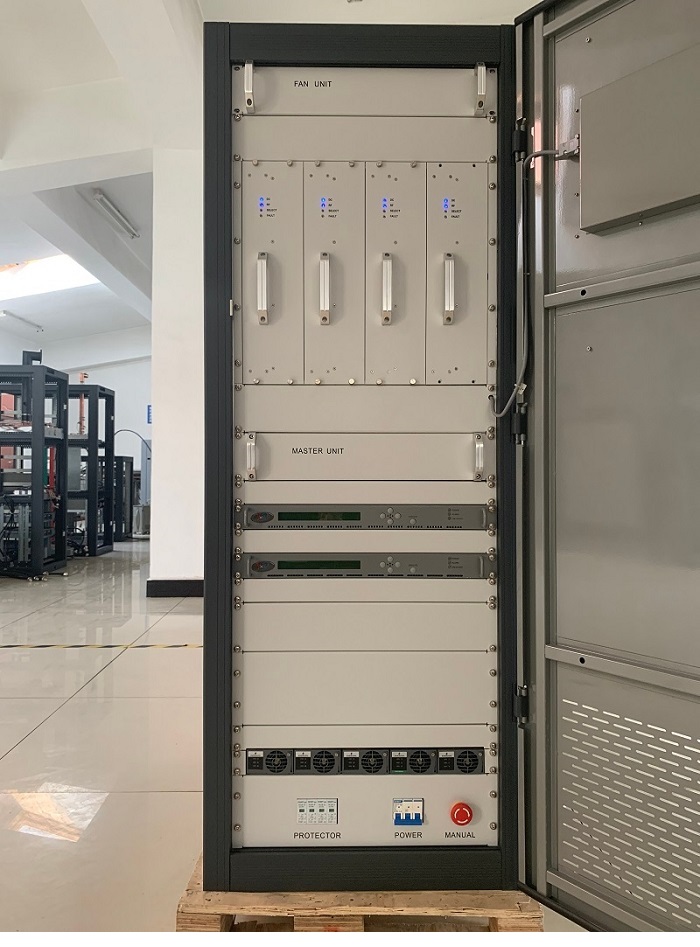

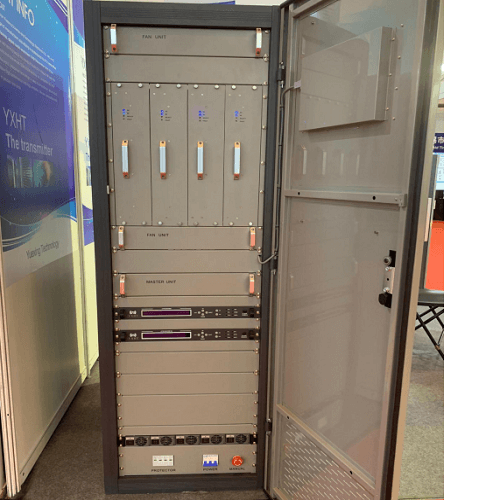

产品展示
