数字电视发射机

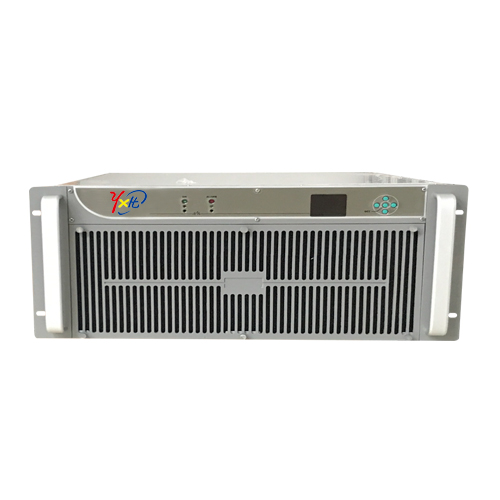

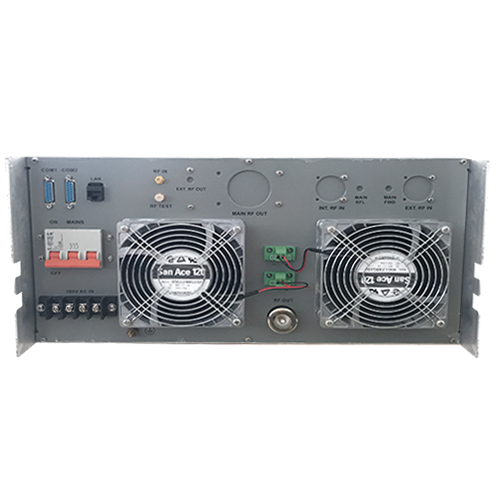

100W数字电视发射机
型号:YXHT-100W
规格:100W

产品简介:本产品采用全新方案设计,可配用符合DTMB国标调制器、DVB-T欧标等标准的国产或进口的数字调制器。可单、双调制器配置,自动切换。本产品具有优良的性能指标,设计的功率冗余量较大,并采用适合数字电视信号放大用的大功率场效应管(LDMOS)作功率放大器件。本公司研制的一次性合成的功率合成器具有损耗小、驻波小的特点。本产品具有过流、过温、过功率等保护性能。
产品详情技术手册
100W数字电视发射机
YXHT-100W 数字电视发射机
    本产品可配用地面数字电视国标(DTMB),DVB-T等各种标准的调制器组成各种标准的数字电视发射机。
    本产品性能指标优良,功率冗余量大,采用适合数字电视信号放大用的进口大功率场效应管(LDMOS)作功率放大器,前级激励放大器采用ALC电路,保证了输出信号的稳定。本产品具有较完善的监测和保护功能,功放组件具有过流、过温,过功率保护措施。主控触摸屏实时显示整机和功放组件的工作状态。本产品采用19in高的机柜安装。适合于一般电视台作数字电视广播用。

● 全固态数字电视发射机,6-8MHZ带宽
● 预失真校正,双激励器自动切换(可选)
● 高线性LDMOS功放,模块化高增益功放模块,并联开关稳压电源,高整机效率
● 计算机远程遥测遥控,网络化接口与软件
● 良好的人机界面,一键全自动开关机
● 多重保护(过压、过流、过热、大驻波比...)高可靠性,可24小时连续工作
技术指标:
1. 工作频道:        470MHZ-860MHZ
2. 频道带宽:        8MHz
3. 输出功率:        100W
4. 输出阻抗:        50Ω
5. 输出接口:        L29
6. 输出负载反射损耗:正常工作:-32dB
                     允许工作:-20dB
7. 功率输入电平:    0dBm
8. 功放输入阻抗:    50Ω
9. 功放输入接口:    L16
10.带外无用发射:    ≤60dB
11.带内波动:        ±0.5dB
12.带肩:            优于36dB
13.MER:             优于30dB
14.  (任选)数字电视标准:
     1.国家地面数字电视标准  (DTMB):GB20600-2006
     2.地面数字电视标准欧标:(DVB-TC(H)):ETS1300744
15.外型尺寸:   200mm(高)×566mm(宽)×600(深)
16.重量:           35KG




产品展示
