调频电视发射天线

单偶极子天线

产品功能

  单偶极子调频广播发射天线(频率范围在:87.5-108MHz)波段的电磁信号向空间辐射的产品。天线采用半波振子设计方式,外置的巴伦装置可以有效抵消反向电流,通过调节巴伦线和辐射振子的长度,可以使该产品获得FM波段任意频率的谐振状态。
产品详情技术手册
单偶极子天线

1.产品功能

  单偶极子调频广播发射天线(频率范围在:87.5-108MHz)波段的电磁信号向空间辐射的产品。天线采用半波振子设计方式,外置的巴伦装置可以有效抵消反向电流,通过调节巴伦线和辐射振子的长度,可以使该产品获得FM波段任意频率的谐振状态。





序号 项目名称 指标
1 型号 HTF-A01

2 频率(Frequency) 87.5-108MHz
3 功率(Power) Max 2.5Kw
4 输入连接(Input connector) L27、L29、L36、IF70
5 重量(Weight) 8kg
6 带宽(Bandwidth) 5MHz
7 输入阻抗(Impedance) 50Ω
8 材料(Material) 不锈钢Stainless steel
9 增益(Gain) 3.5dBd
10 承风面(Wind load) 0.4m²
11 避雷方式(Lightning protection) 天线全部直流接地
12 颜色(Color) 银白(Silvery white)
13 驻波比(VSWR) ≤1.08
14 安装方式(Mounting) 塔侧安装(With brackets for pole)

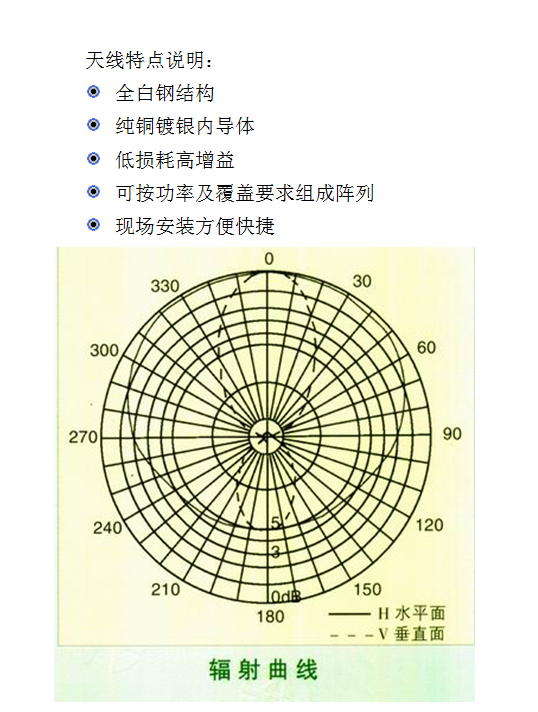

2.产品特点和结构示意

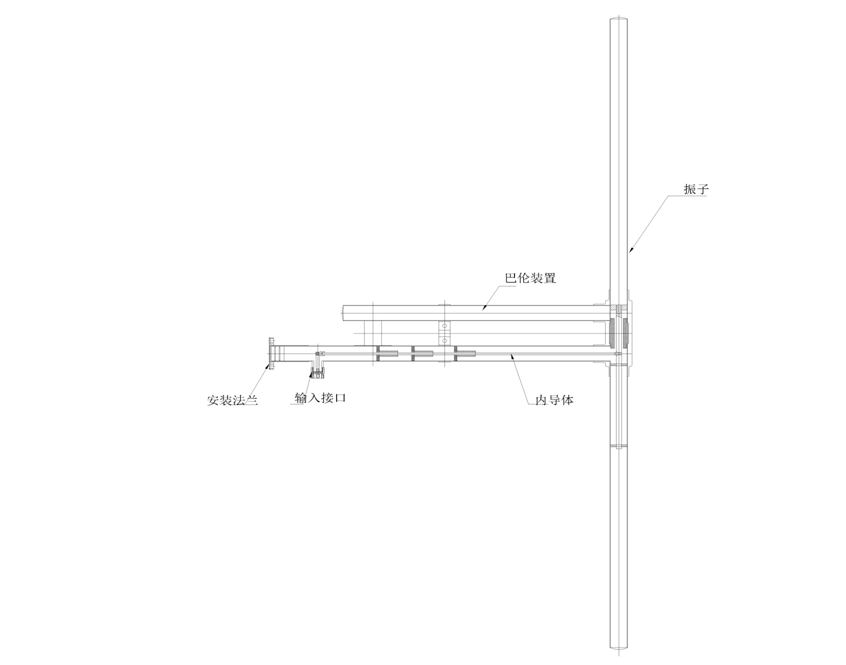

  产品结构图

产品展示
