调频电视发射天线

FM天线开关板
技术指标
频率范围   Frequency range 87~108MHz
典型结构  Configuration Direct split
输入功率Max input Power 30KW
驻波 VSWR ≤1.1
损耗Loss ≤0.1dB
输出相位差  Output phase difference ≤2°
输出幅度差 Output amplitude difference ≤0.1dB
驻波门限告警 VSWR threshold 1.5 或自定义
最大监控功率 Max monitor power 40KW
远程传输接口 Remote Data transmission interface RS485
输入端口类型 Input connector 3-1/8  EIA向上
输出端口类型 Output connector 2*3-1/8  EIA向上
端口数量 NO. of ports 6
外部尺寸 Dimensions 680*700*1650
重量 Weight ~75 kg

产品详情技术手册
FM天线开关板
  FM天线开关板

一、  技术指标


频率范围   Frequency range 87~108MHz
典型结构  Configuration Direct split
输入功率Max input Power 30KW
驻波 VSWR ≤1.1
损耗Loss ≤0.1dB
输出相位差  Output phase difference ≤2°
输出幅度差 Output amplitude difference ≤0.1dB
驻波门限告警 VSWR threshold 1.5 或自定义
最大监控功率 Max monitor power 40KW
远程传输接口 Remote Data transmission interface RS485
输入端口类型 Input connector 3-1/8  EIA向上
输出端口类型 Output connector 2*3-1/8  EIA向上
端口数量 NO. of ports 6
外部尺寸 Dimensions 680*700*1650
重量 Weight ~75 kg

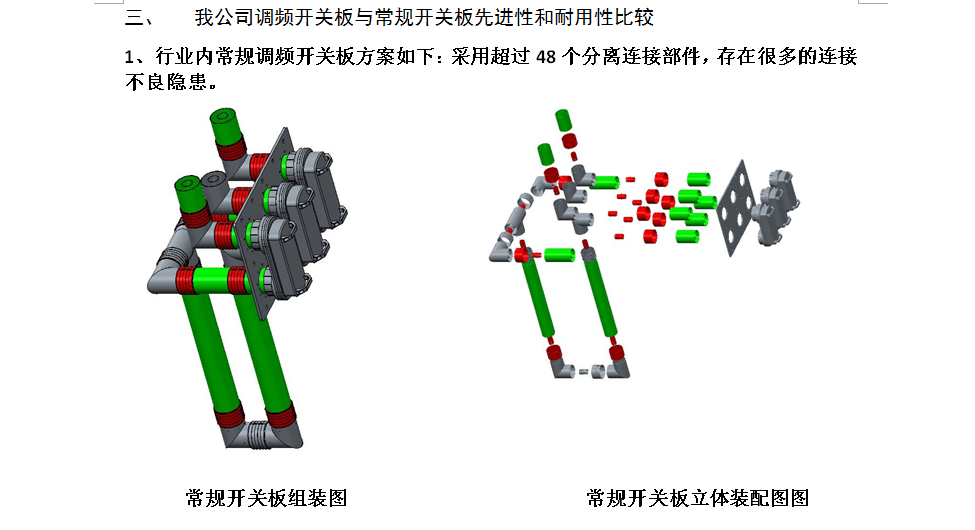

 一、      从上图可以看出,常规开关板采用了48个组件连接而成,而我公司开关板采用一体化组件的设计,只用了18个组件连接而成,比常规的开关板减少了超过60%的连接组件的数量,大大提高了可靠性。
