调频电视发射天线

UHF一体化电视发射天线
 产品功能
  UHF一体化电视射天线频率范围在:470MHZ-862MHz波段的电磁信号向空间辐射的产品。天线极化方式为垂直极化。可以用来发射UHF波段无线电视数字信号和模拟信号。天线采用半波振子设计方式。
二、        天线技术参数
产品详情技术手册
UHF一体化电视发射天线
一、 产品功能

  UHF一体化电视射天线频率范围在:470MHZ-862MHz波段的电磁信号向空间辐射的产品。天线极化方式为垂直极化。可以用来发射UHF波段无线电视数字信号和模拟信号。天线采用半波振子设计方式。

二、 天线技术参数

电器特性 机械特性
天线型号 HT 天线长度 2.5-4.5m
输入功率 Max 20kw 保护罩直径 ¢210/¢224

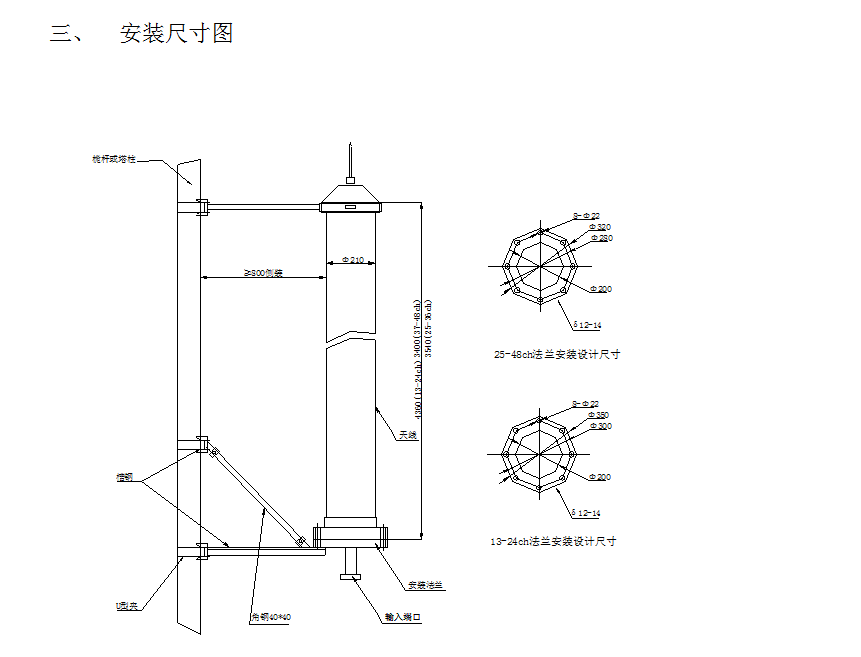

使用频率 470-820MHz 底部尺寸 图一
频带宽度 80MHz 天线重量 40kg
驻 波 比 ≤1.08 天线材料 铜,玻璃钢
极化方式 垂直或水平 制造工艺 紫铜镀银

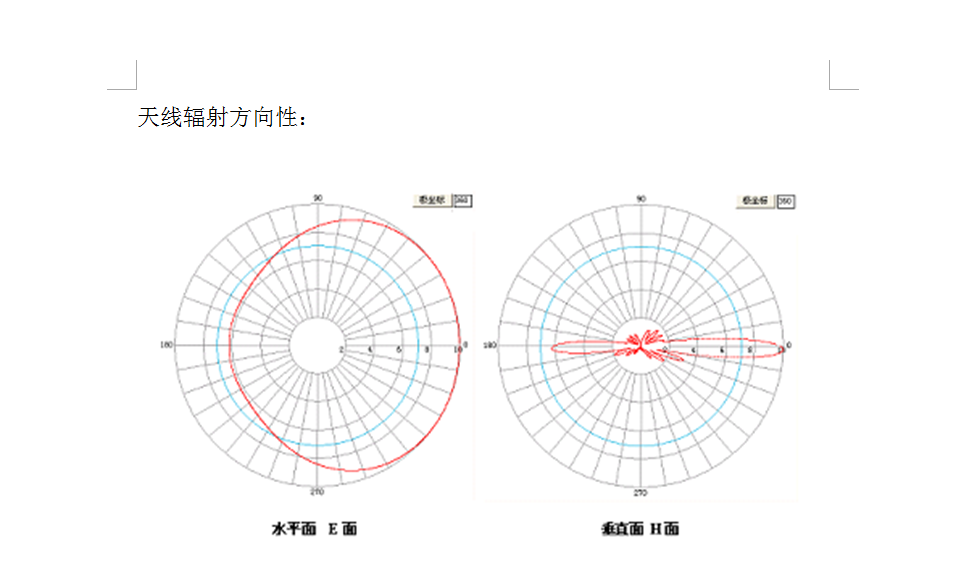

水平方向性图 E面 抗风能力 12级
垂直方向性图 H面 避雷措施 直流接地
功率增益 11dB(4组) 包装运输 木箱包装
零点填充 最大值的13% 安装方式 直立安装
波束下倾 0.5 °-0.8° 垂直精度 ±0.1°
注:参考标准:《GY/T5088-2013  电视和调频广播发射天馈线系统技术指标及测量方法》
