调频广播发射机

1kW立体声调频广播发射机
技术特点
1.  高性能、高效率、高可靠性。

2.具有TCP/IP和RS232遥控接口,便于实现计算机本地管理和远程监控
3.  全过程数字化处理(DSP+DDS),达到接近CD音质的完美听觉效果。
4.  模拟音频和数字音频(AES/EBU)可同时输入、可设置数字优先。
5.  1kW功放模块使用最新高效率LDMOS管(1300W),采用微带阻抗变换技术,简捷高效一致性好,维修更换方便。
6.  功放散热器采用专利技术设计,风阻小、散热面积大,导热效率高。
7.  采用德国著名长寿命大风量轴流风机,风量大、保证整机长期稳定运行。
8.  功放电源采用高可靠开关电源,冗余量大。
9.  开关电源设有过压、过流、欠压、过温、短路、缺相、防雷等保护。
10.发射机机设有VSWR、过功率、过温、过压、过流和防雷等保护。
11.各项技术参数可通过OLED液晶显示屏读取,直观方便。
12.功率控制采用闭环自动增益控制,保证输出功率稳定无漂移。
产品详情技术手册
1kW立体声调频广播发射机


概述

    采用全新的DSP+DDS全数字化技术的数字调频广播编码调制模块,新一代高效率射频LDMOS功放管和低损耗集总滤波器以及高可靠开关电源等组件,减少了普通发射机各部件之间的连接电缆,可靠性更高、操作更简便。以模块化方式组成体积小巧、性能优越的新型机箱式1kW调频广播发射机。整机的各项技术指标无与伦比,达到接近CD音质的听觉效果。
该机采用模块化结构便于发射机的维护维修;采用高可靠、宽范围开关电源适合全球电源应用场合;整机SMT贴片以进一步提高整机的可靠性。


主要技术参数:

1.RF频率范围             87MHz~108MHz
2.输出功率               0~1000W  连续可调
3.输出功率允许偏差       <±10%
4.输出功率稳定度         <±1%
5.输出阻抗                50Ω
6.RF输出连接器            L27/L29/IF45
7.射频效率                75%以上
8.帯内残波                < -70dB
9.高次谐波                < -65dB
10.寄生调幅               < -50dB
11.载频允许偏差           ±200Hz
12.模拟音频输入           -12dBm~+8dBm
13.音频电平增益           -15dB~+15dB  步进0.1dB
14.模拟音频输入阻抗       600Ω 平衡 卡侬
15.AES/EBU输入阻抗        110Ω 平衡 卡侬
16.AES/EBU输入电平        0.2~10Vpp
17.AES/EBU采样率          30kHz~96kHz
18.RDS输入                不平衡(选择项) BNC 型连接器
19.音频预加重             0μs、50μs、75μs
20.频率响应               ±0.1dB 30Hz~15000Hz
21.左右声道电平差         <0.1dB(100%调制)
22.立体声分离度           ≥50dB   30Hz~15000Hz
23.立体声信噪比           ≥70dB  1KHz,100%调制
24.失真度                 <0.1%  30Hz~15000Hz
25.供电电源               交流单相220V/110V
26.散热方式               强迫对流
27.温度范围               -5℃~+45℃

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》

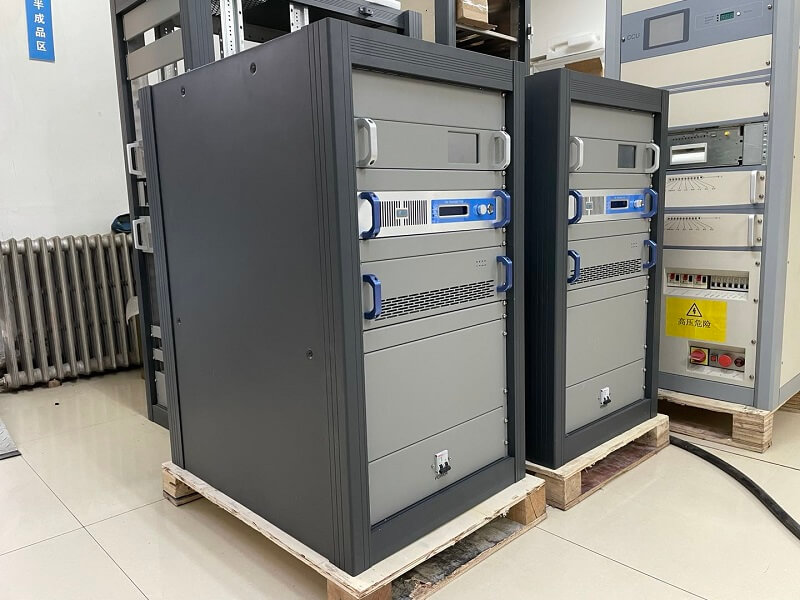

产品展示
