调频广播发射机

5kW立体声调频广播发射机
型号:YXHT-5kW
规格:5kW

产品简介:5kW立体声调频广播发射机,性能卓越,用于专业广播电台无线覆盖。关键部分均采用大冗余量设计,以达到发射机长期稳定运行。插拔结构,可带电进行维修和复原。
产品详情技术手册
5kW立体声调频广播发射机

概述

  5kW立体声调频广播发射机是一款性能卓越的广播级立体声调频广播发射机,用于专业广播电台无线覆盖。考虑到发射机的高可靠性,在设计理念上,该发射机在关键部分均采用大冗余量设计以达到发射机长期稳定运行。由于采用了热插拔结构,故可在不停机的情况下对发射机的部件进行维修和复原。

技术特点

●功率冗余量大:由4块1.6KW功放模块高效合成,5个3000VA热插拔开关电源均流供电,能够更稳定的长期运行。
●输出功率稳定:采用智能化自动功率控制技术(AGC),确保输出功率不随开机时间和环境温度的变化而变化,功率稳定度控制在5kW以内。
●双激励器配置(选购):采用双激励器智能自动切换,可进一步提高整机可靠性。
●数字调频激励器:采用全数字化CD级调频激励器,可直接接收数字音频信号(AES/EBU),收听效果接近CD音质。
●人机界面友好:采用9.7英寸真彩色触摸液晶显示屏,实时显示机内各种参数,无需任何培训,在屏幕提示下即可操作。
●保护功能齐全:具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护;并可在部分功放模块故障时智能调节输出功率,既维持最大安全功率播出、又可保证故障不会扩大。
●热插拔功能:在任何情况下,可在不停机的情况下插拔功放模块和电源模块,可在不停机的情况下维修和复原发射机。

●先进的遥控遥测接口:通过RS232/RS485接口或TCP/IP网络接口可访问发射机内部任何参数。

主要技术参数

1.     RF频率范围                87MHz~108MHz  步进10kHz
2.     输出功率                  0~5000W  连续可调
3.     输出功率允许偏差          <±10%
4.     输出功率稳定度            <±3%
5.     输出阻抗                  50Ω
6.     RF输出连接器              IF70法兰或40硬馈
7.     帯内残波                  < -70dB
8.     高次谐波                  < -68dB
9.     寄生调幅                  < -50dB
10.    载频允许偏差              ±200Hz
11.    模拟音频输入              -12dBm~+8dBm
12.    音频电平增益              -15dB~+15dB  步进0.1dB
13.    模拟音频输入阻抗          600Ω 平衡 卡侬
14.    AES/EBU输入阻抗           110Ω 平衡 卡侬
15.    AES/EBU输入电平           0.2~10Vpp
16.    AES/EBU采样率             30kHz~96kHz
17.    SCA输入                   不平衡(选择项) BNC 型连接器
18.    音频预加重                0μs、50μs、75μs
19.    频率响应                  ±0.1dB 30Hz~15000Hz
20.    左右声道电平差            <0.1dB(100%调制)
21.    立体声分离度              ≥50dB   30Hz~15000Hz
22.    立体声信噪比              ≥70dB   1KHz,100%调制
23.    失真度                    <0.1%   30Hz~15000Hz
24.    散热方式                  强迫对流
25.    温度范围                  -5℃~+45℃
26.    机箱标准                  19英寸 宽(586mm)×高(1560mm)×深(1000mm)
27.    整机重量                  200kg

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》

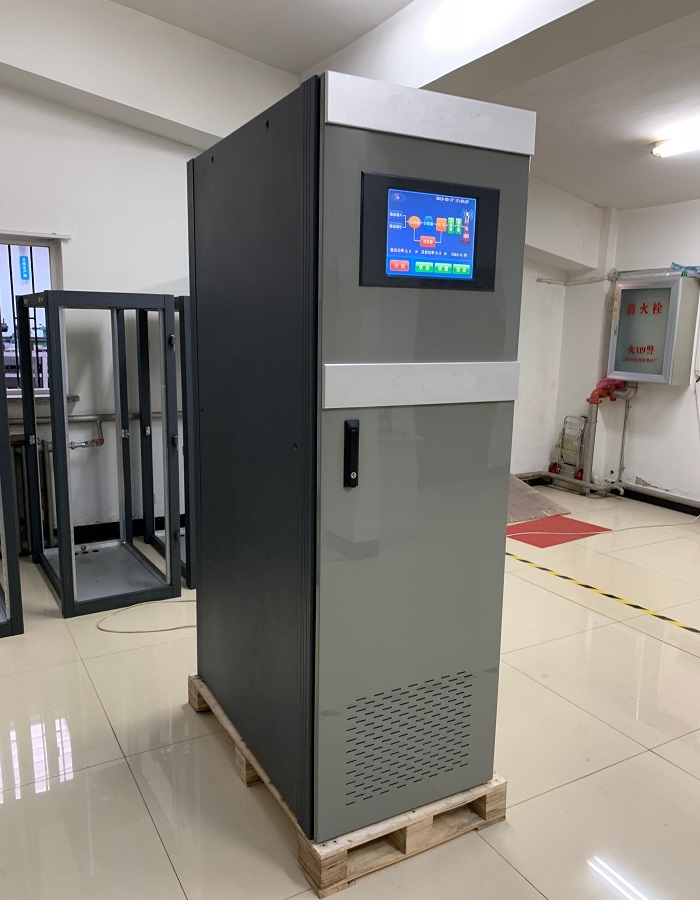

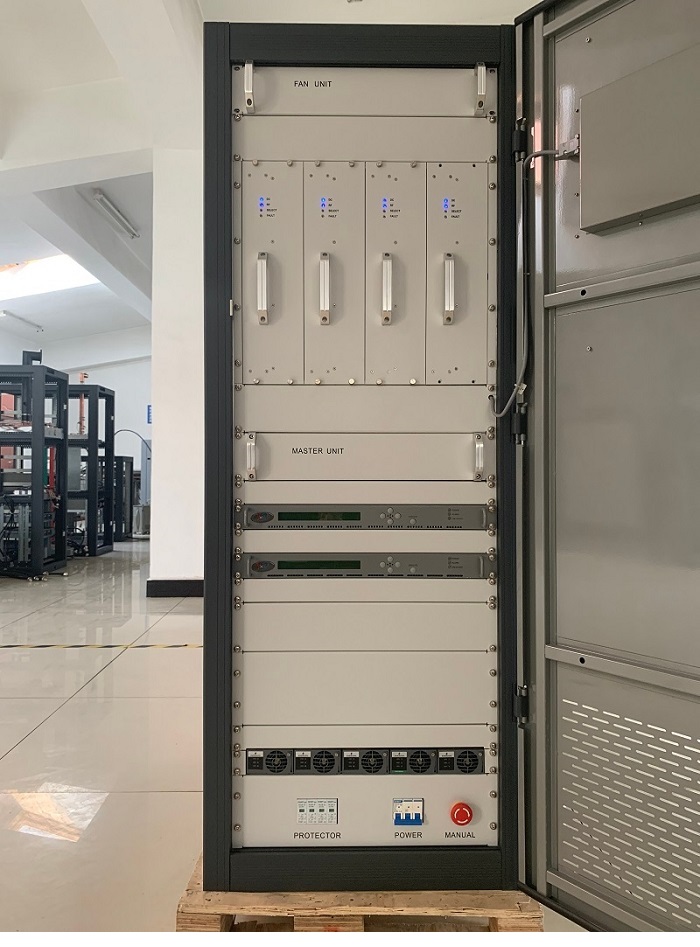

产品展示
