10kW立体声调频广播发射机
 概述
   10kW立体声调频广播发射机是一款性能卓越的广播级立体声调频广播发射机,用于专业广播电台无线覆盖。考虑到发射机的高可靠性,在设计理念上,该发射机在关键部分均采用冗余设计以期达到发射机长期稳定运行。可在不停机的情况下对发射机的部件进行维修和复原。
产品详情技术手册
10kW立体声调频广播发射机



   主要技术参数

1. RF频率范围               87MHz~108MHz  步进10kHz
2. 输出功率                 0~10kW  连续可调
3. 输出功率允许偏差         <±10%
4. 输出功率稳定度           <±3%
5. 输出阻抗                 50Ω
6. RF输出连接器             IF110或φ80直馈
7. 帯内残波                 < -70dB
8. 高次谐波                 < -80dB
9. 寄生调幅                 < -50dB
10.载频允许偏差             ±200Hz
11.模拟音频输入             -12dBm~+8dBm
12.音频电平增益             -15dB~+15dB  步进0.1dB
13.模拟音频输入阻抗         600Ω 平衡 卡侬
14.数字音频AES/EBU输入阻抗  110Ω 平衡 卡侬
15.AES/EBU输入电平          0.2~10Vpp
16.AES/EBU采样率            30kHz~96kHz
17.SCA输入                  不平衡(选择项) BNC 型连接器
18.音频预加重               0μs、50μs、75μs
19.频率响应                 ±0.1dB 30Hz~15000Hz
20.左右声道电平差           <0.1dB(100%调制)
21.立体声分离度             ≥50dB   30Hz~15000Hz
22.立体声信噪比             ≥70dB   1KHz,100%调制
23.失真度                   <0.1%   30Hz~15000Hz

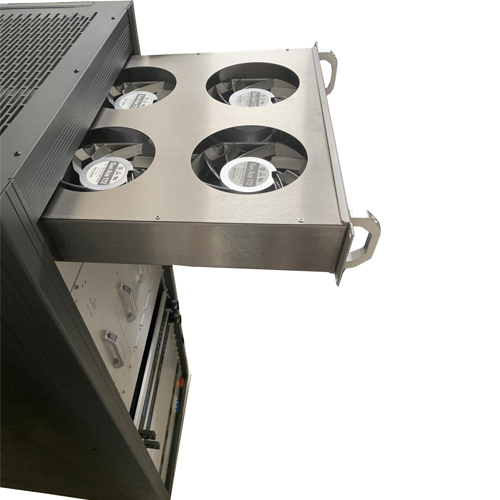

24.散热方式                 强迫对流
25.温度范围                -5℃~+45℃
26.机箱标准                19英寸 宽(586mm)×高(1860mm)×深(1000mm)
27.整机重量                300kg

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》

  技术特点

1. 输出功率冗余量大:由6片2KW插拔模块高效合成,最大输出12KW。
2. 工作效率高:采用最新高效率LDMOS功放管,满功率射频效率高达70%。
3. 输出功率稳定:采用智能化自动功率控制技术(AGC),确保输出功率不随开机时间和环境温度的变化而变化,功率稳定度控制在10W以内。
4. 无用发射小:配备高性能腔体输出滤波器,最大限度减少无用发射。

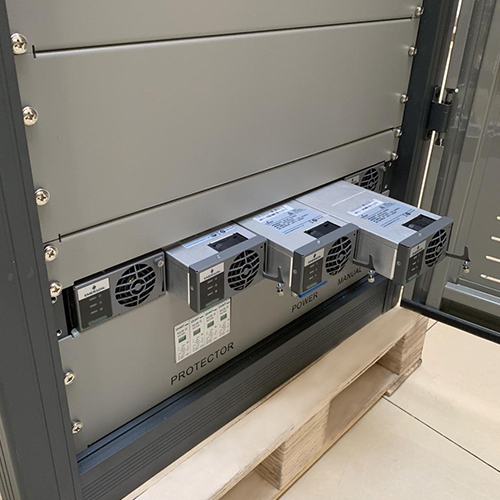

5. 电源可靠性高:采用10只3KVA热插拔开关电源并联均流供电,电源容量富裕量大,使用寿命长。
6. 双激励器配置:采用双激励器智能自动切换(备用激励器及切换器为可选件),可进一步提高整机可靠性。
7. 数字调频激励器:采用全数字化CD级调频激励器,可直接接收数字音频信号(AES/EBU),收听效果接近CD级。也可选配其他优质激励器配套使用。
8. 人机界面友好:采用12.1英寸真彩色触摸液晶显示屏,实时显示机内各种参数(包括每只功放管的电流、电压、功率);无需任何培训,在屏幕提示下即可操作。
9. 保护功能齐全:具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护;并可在部分功放模块故障时智能调节输出功率,既维持最大安全功率播出、又可保证故障不会扩大。
10. 防尘性能良好:所有进风口均采用优质滤网、可滤除空气里的灰尘以延长发射机的平均无故障时间。
11. 防雷性能优良:采用德国进口高品质防雷器,对整机电源进行防雷保护。
12. 热插拔功能:在任何情况下,可在不停机的情况下插拔功放模块和电源模块,可在不停机的情况下维修和复原发射机。
13. 定时自动调节输出功率:通过现场设定,发射机可在每天不同时段自动调节输出功率,给电台经济运行带来方便。
14. 先进的遥控遥测接口:通过RS232/RS485或接口TCP/IP网络接口访问发射机内部任何参数。

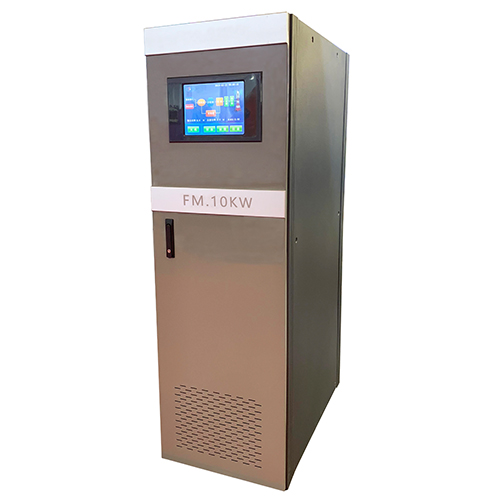

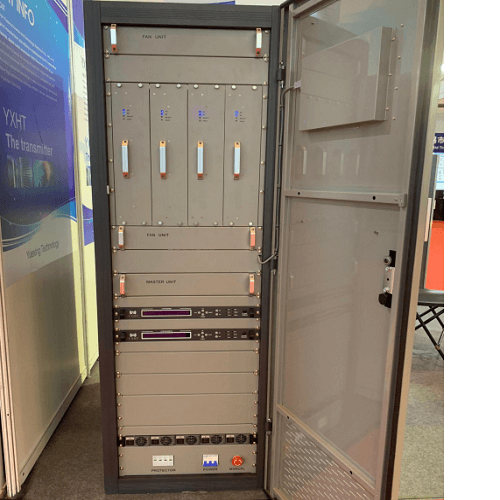

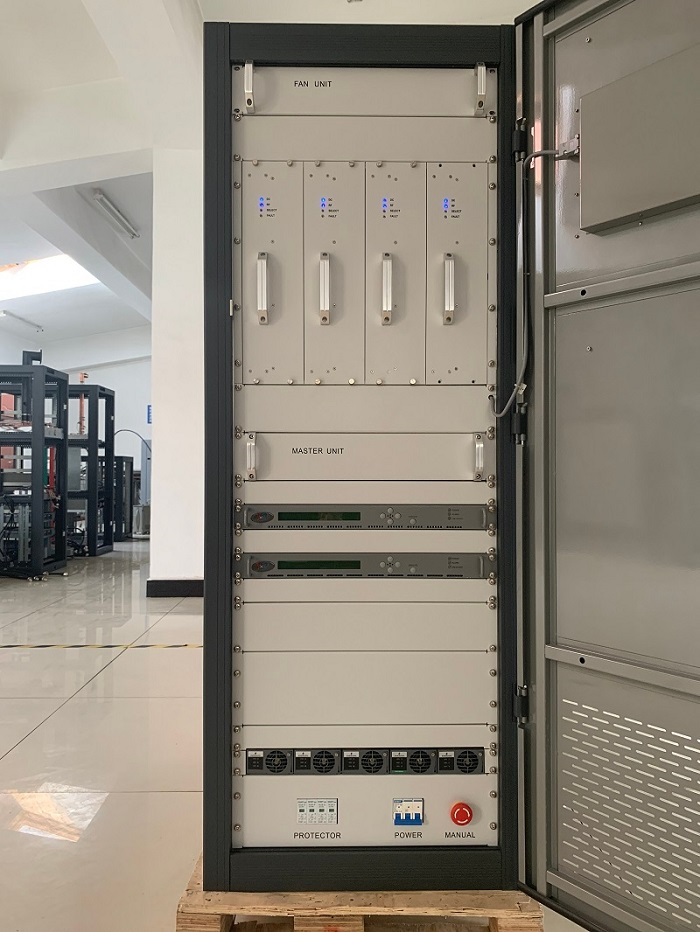

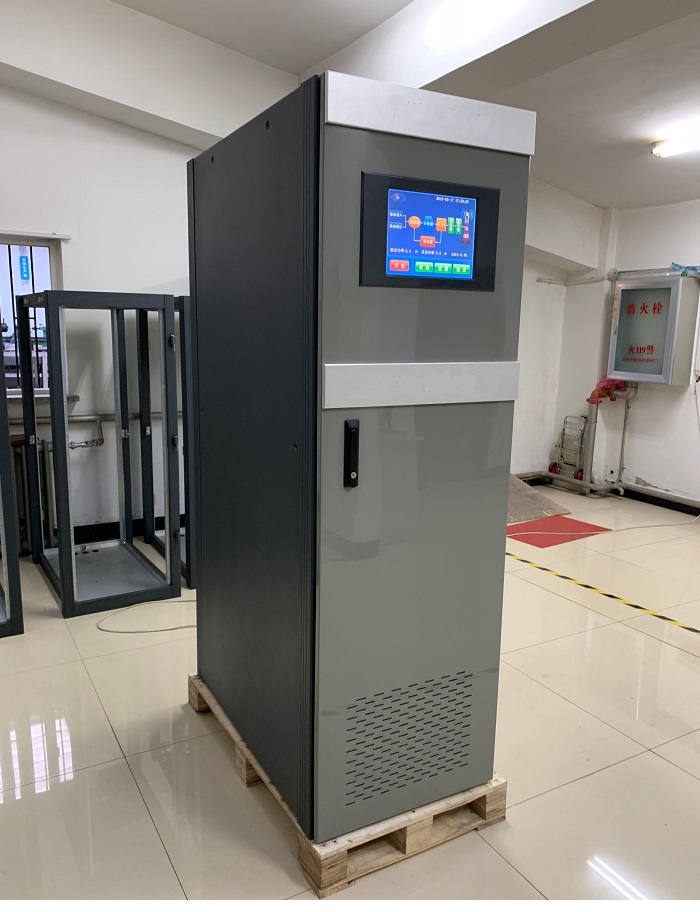

产品展示
