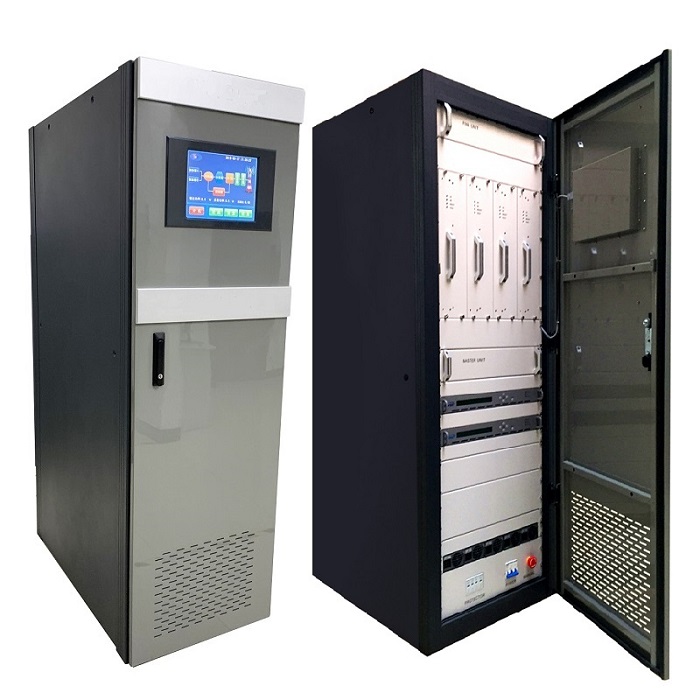

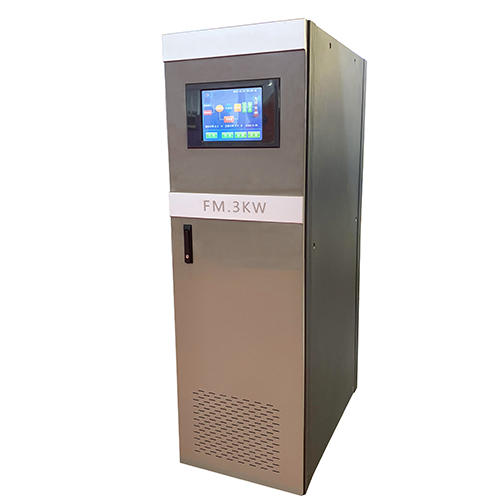

3kW立体声调频广播发射机
型号:YXHT-3kW
规格:3kW

产品简介:3kW立体声调频广播发射机,性能卓越,用于专业广播电台无线覆盖。关键部分均采用大冗余量设计,以达到发射机长期稳定运行。插拔结构,可带电进行维修和复原。
产品详情技术手册
3kW立体声调频广播发射机

主要技术参数

1.     RF频率范围             87MHz~108MHz  步进10kHz
2.     输出功率               0~3000W  连续可调
3.     输出功率允许偏差       <±10%
4.     输出功率稳定度         <±3%
5.     输出阻抗               50Ω
6.     RF输出连接器           IF70法兰或40硬馈
7.     帯内残波               < -70dB
8.     高次谐波               < -68dB
9.     寄生调幅               < -50dB
10.    载频允许偏差           ±200Hz
11.    模拟音频输入           -12dBm~+8dBm
12.    音频电平增益           -15dB~+15dB  步进0.1dB
13.    模拟音频输入阻抗       600Ω 平衡 卡侬
14.    AES/EBU输入阻抗        110Ω 平衡 卡侬
15.    AES/EBU输入电平        0.2~10Vpp
16.    AES/EBU采样率          30kHz~96kHz
17.    SCA输入                不平衡(选择项) BNC 型连接器
18.    音频预加重             0μs、50μs、75μs
19.    频率响应               ±0.1dB 30Hz~15000Hz
20.    左右声道电平差         <0.1dB(100%调制)
21.    立体声分离度           ≥50dB   30Hz~15000Hz
22.    立体声信噪比           ≥70dB   1KHz,100%调制
23.    失真度                 <0.1%   30Hz~15000Hz
24.    散热方式               强迫对流
25.    温度范围               -5℃~+45℃
26.    机箱标准               19英寸 宽(586mm)×高(1560mm)×深(1000mm)
27.    整机重量               150kg

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》

技术特点

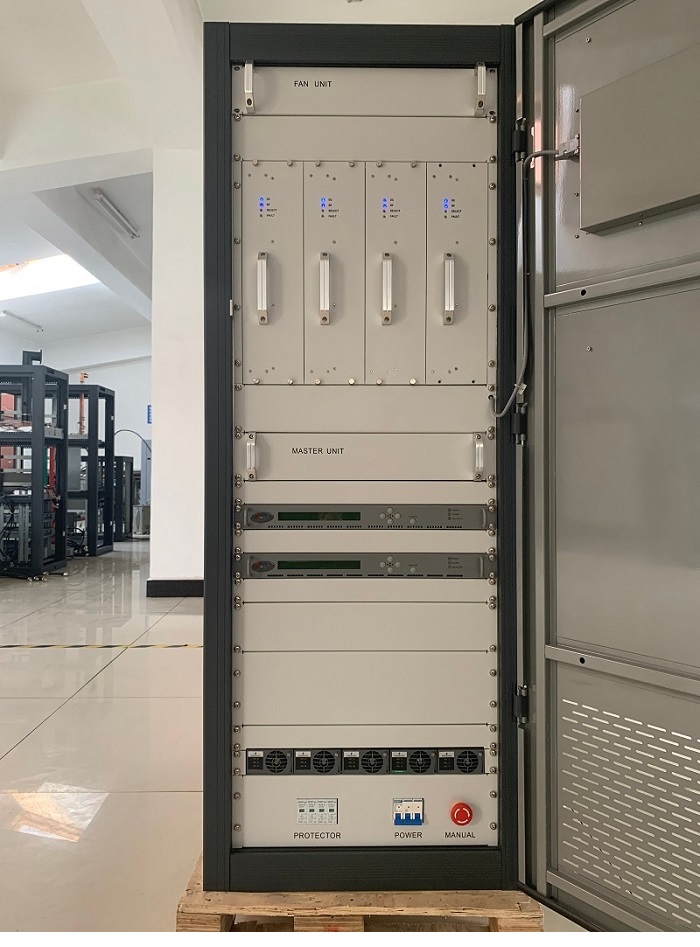

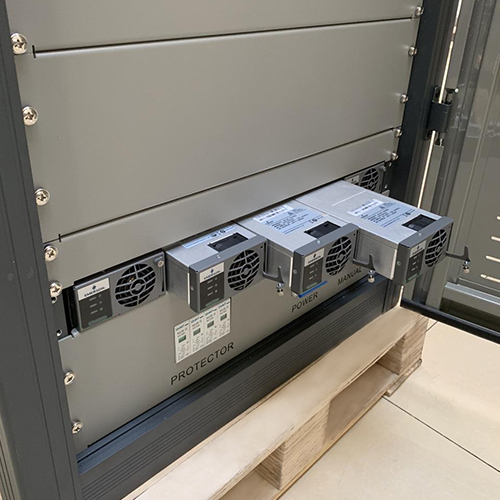

●功率冗余量大:由3块1.5KW功放模块高效合成,3个3000VA热插拔开关电源均流供电,能够更稳定的长期运行。
●输出功率稳定:采用智能化自动功率控制技术(AGC),确保输出功率不随开机时间和环境温度的变化而变化,功率稳定度控制在3kW以内。
●双激励器配置(选购):采用双激励器智能自动切换,可进一步提高整机可靠性。
●数字调频激励器:采用全数字化CD级调频激励器,可直接接收数字音频信号(AES/EBU),收听效果接近CD音质。

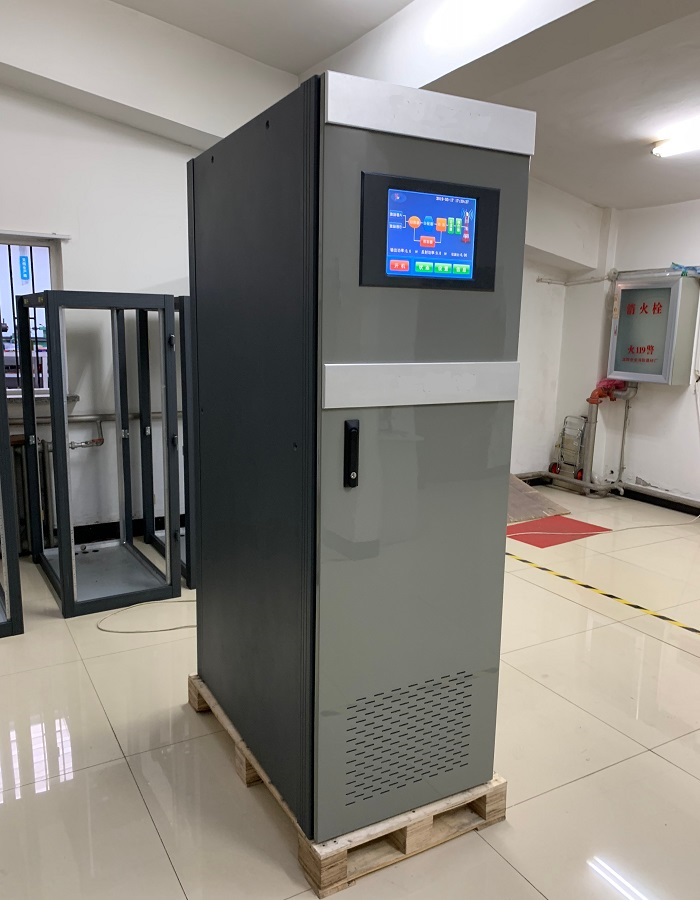

●人机界面友好:采用9.7英寸真彩色触摸液晶显示屏,实时显示机内各种参数,无需任何培训,在屏幕提示下即可操作。
●保护功能齐全:具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护;并可在部分功放模块故障时智能调节输出功率,既维持最大安全功率播出、又可保证故障不会扩大。
●热插拔功能:在任何情况下,可在不停机的情况下插拔功放模块和电源模块,可在不停机的情况下维修和复原发射机。

●先进的遥控遥测接口:通过RS232/RS485接口或TCP/IP网络接口可访问发射机内部任何参数。





产品展示
